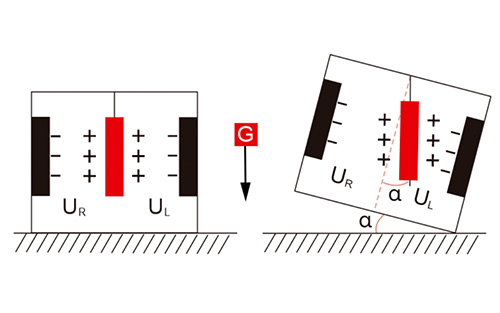

雙軸傾角傳感器的設計基于牛頓第二定律的基本原理。根據這一物理原理，在系統內部，速度是無法直接測量的，但可以測量加速度。通過已知初速度，可以通過積分計算線速度，從而計算直線位移。因此，該傳感器實際上是一種應用慣性原理的加速度傳感器。當傾角傳感器處于靜止?fàn)顟B(tài)時，即側面和垂直方向沒有加速度作用時，作用在其上的僅有重力加速度。夾在重力垂直軸與加速度傳感器靈敏軸之間的角度即為傾斜角度。
雙軸傾角傳感器共用兩個敏感軸，分別為X軸和Y軸。當敏感軸與重力方向呈90°時，每次傾斜輸出的角度變化值較大;當敏感軸與重力方向呈45°角時，每次引起的角度變化值較小;當兩者接近平行時，每次偏移幾乎不再引起輸出變化?；谶@個原理，該雙軸傳感器能夠測量更多類型的物體和角度，從而極大提高了測量效率。
雙軸測量的優勢在于它不僅滿足了單軸傾角傳感器的測量需求，還能夠測量外形不規則物體的角度大小。通過兩個方向角度的差值，可以得出所測夾角的大小。此外，通過從不同方向進行多次測量再求均值，可以獲得更準確的角度測量結果，顯著提升了測量精準度。并且還具有同時測量物體滾轉角和俯仰角的能力。
增加第二個軸后，即使第三個軸上存在傾斜，也可以測得精確值。而單軸傾角傳感器只要在除X軸以外的任何軸上存在傾斜，就可能引起顯著的誤差。對于需要更高分辨率或要求在完整的360度范圍內區分傾角的應用，單軸傾角傳感器無法提供360°的測量，而雙軸則能夠完整地測量360度傾斜，并通過測得的各軸加速度符號確定角度所處的象限。
相比之下，使用單軸傳感器時，隨著水平面和X軸之間夾角的增大，靈敏度會下降。而雙軸傾角傳感器在X軸和Y軸都與重力方向垂直時，所得的兩個角度分別是被測物體的滾轉角和俯仰角。隨著一個軸的靈敏度下降，另一個軸的靈敏度會上升。此外，這款傳感器同時測量角度，可以降低分開測量所帶來的誤差。?
